Asuntokohde Geberit SuperTubella Europakarree, Erfurt (Saksa)
Europakarree-asuntokohteessa hyödynnetään Geberit SuperTube -teknologiaa, joka tarjoaa tehokkaan viemäröinnin, helpottaa asennustyötä ja lisää suunnittelun vapautta.

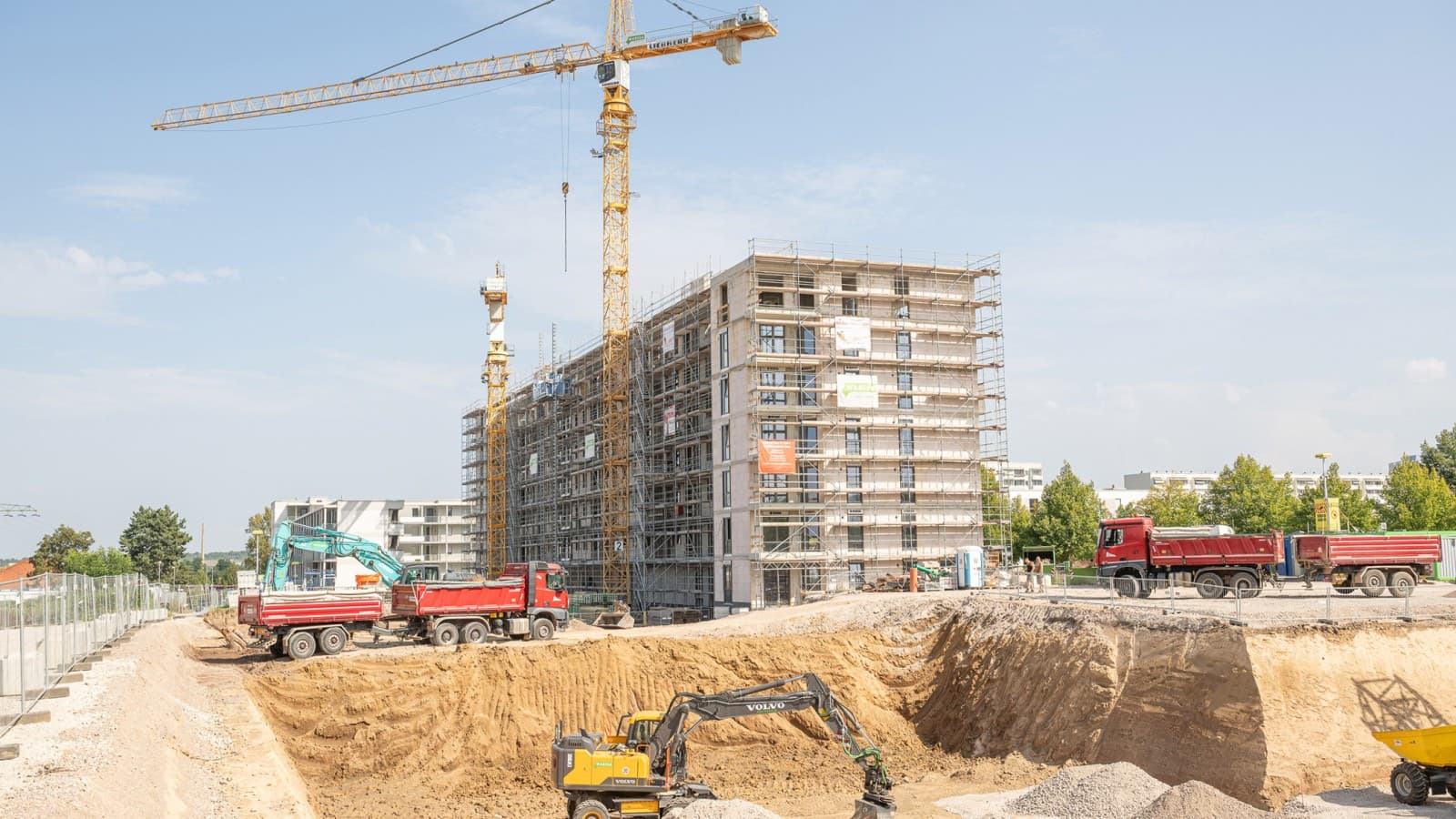

Europakarree on laaja asuntorakentamisen hanke Erfurtissa Saksassa. Kohteeseen rakennetaan noin 600 laadukasta ja modernia asuntoa, joihin kuuluu sekä omistusasuntoja, vuokra-asuntoja että kunnallisia vuokra-asuntoja. Hankkeen rakennusvaiheessa H Geberit Silent-Pro -viemäröintijärjestelmää SuperTube -teknologialla hyödynnettiin ensimmäistä kertaa seitsemänkerroksisessa rakennuksessa.
Ratkaisu vakuutti kaikki osapuolet tarjoamalla merkittäviä etuja, kuten optimoidun virtauksen, pienemmän tilantarpeen, nopeamman asennuksen sekä pienemmän materiaalimenekin.
Monimutkaisissa asuinkerrostaloissa yksi keskeisistä haasteista on vaadittujen huonekorkeuksien saavuttaminen. Myös tässä suhteessa Geberit SuperTube -teknologia tarjoaa merkittäviä etuja, sillä vaakasuuntaiset putket voidaan asentaa jopa kuuden metrin matkalle ilman kaatoa. Tämä helpottaa suunnittelua ja rakennusvaatimusten täyttämistä huomattavasti.
Positiivisten kokemusten ansiosta Geberit SuperTubeon valittu myös hankkeen tuleviin rakennusvaiheisiin.
Projektin yleiskatsaus
Luotettava ratkaisu vaativaan asuntorakentamiseen
Asuntorakennuskohteissa yli 10 metrin korkuiset viemäröinnin pystykokoojat ovat yleisiä ja asettavat erityisiä vaatimuksia suunnittelulle sekä määräysten täyttämiselle.
Helpompaa suunnittelua
Geberit SuperTube tarjoaa enemmän vapautta suunnitteluun ja helpottaa viemäriputkistojen asennusta.
Huonekorkeuden vaatimukset täyttyvät
SuperTube-teknologian ansiosta vaakasuuntaiset viemäriputket voidaan asentaa ilman kaatoa (d110-putkella jopa 6 metrin matkalle).
Tehokas asennus

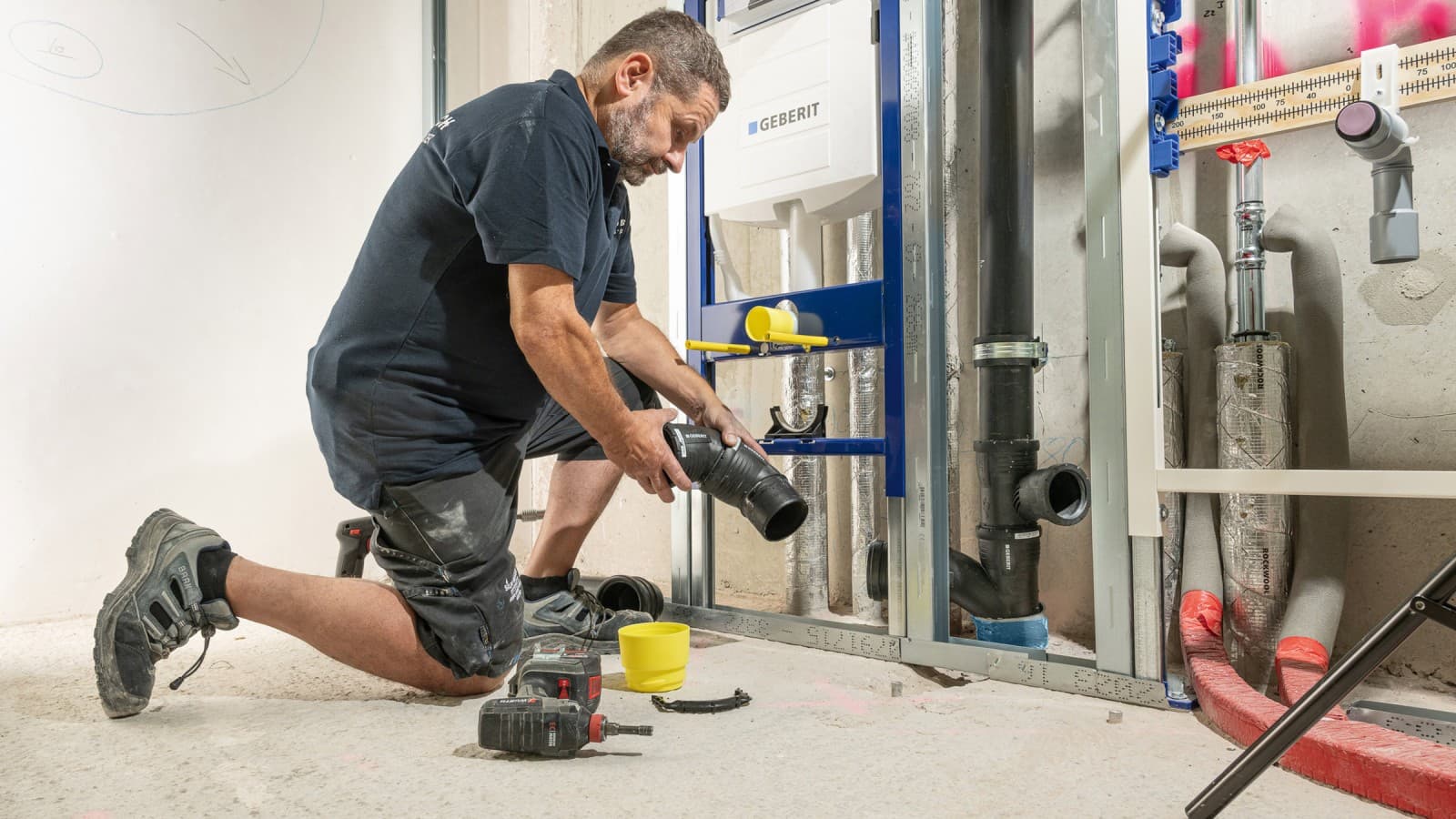

Paineentasaushaaroja ei tarvita, mikä vähentää tarvittavan materiaalin määrää ja nopeuttaa asennustyötä.
Asiakkaan puheenvuoro
Lisätila tarkoittaa enemmän huonekorkeutta. Aiemmissa rakennusprojekteissa olimme usein hyvin lähellä alakerran 2,20 metrin huonekorkeusrajaa, ja joskus viemäriputkea ei ollut mahdollista asentaa kattoon lainkaan. SuperTuben ansiosta tilaongelmia on huomattavasti vähemmän, mikä on meille suuri etu. Puhumme ehkä noin 10 senttimetristä, emme mistään valtavasta tilasta, mutta se riittää ratkaisemaan monta haastetta.
Onko sinulla samanlainen projekti? Löydämme sinulle sopivat ratkaisut.
Haaste Huonekorkeusvaatimusten täyttäminen
Monikerroksisten asuinkerrostalojen suunnittelu ja rakentaminen tuo mukanaan erityisiä haasteita. Yksi niistä liittyy pystykokoojaputkien vaakasuuntaisiin siirtoihin, jotka DIN 1986-100 -standardin mukaan on toteutettava kaadolla. Tämä puolestaan rajoittaa erityisesti pohjakerroksen huonekorkeutta.
Lisäksi yli 10 metriä korkeat pystykokoojat edellyttävät erillistä tuuletusputkea. Tämä vie tilaa asennuskuiluissa sekä lisää tarvetta läpivienneille ja palosuojaukselle.
Erfurtissa sijaitsevan Europakarree-hankkeen H-vaiheessa vaatimukset olivat vielä tavallista tiukemmat. Yhteistilojen kokoushuoneissa kaikkien huoneiden vapaan huonekorkeuden tuli olla vähintään 2,9 metriä. Kaadolla asennettavan putkien yhteensovittaminen muiden taloteknisten järjestelmien kanssa osoittautui kuitenkin haastavaksi.
Samankaltainen haaste ilmeni myös kulkuyhteyden kohdalla, jossa käytettävissä oleva asennuskorkeus ei riittänyt yli 10 metrin pituisen pystykokoojan siirron toteuttamiseen.
Geberitin ratkaisu Geberit SuperTube
Huonekorkeusvaatimukset täyttyvät

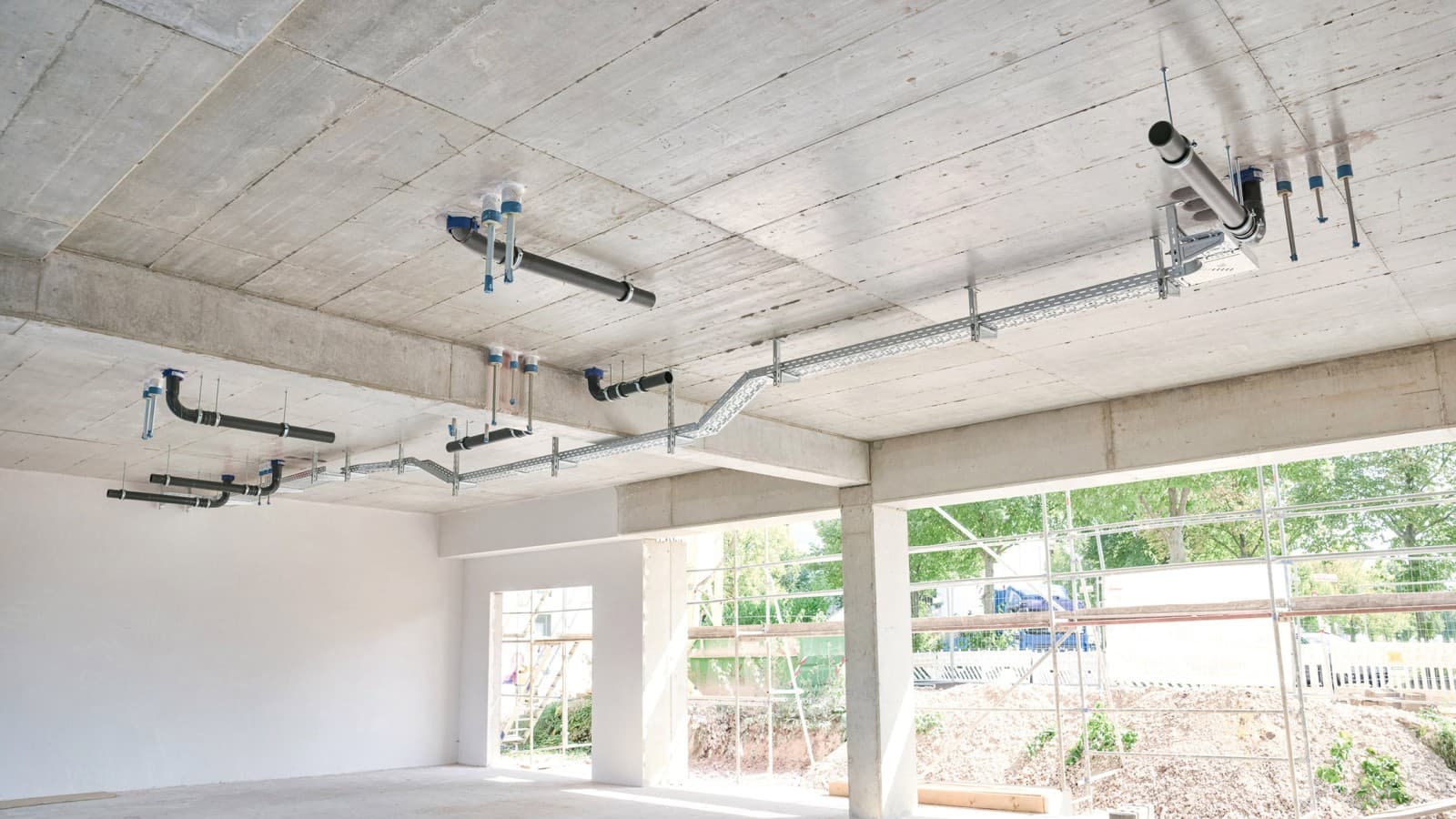

Geberit Silent-Pro SuperTube mahdollisti vaakasuuntaisten viemäriputkien asentamisen jopa kuuden metrin matkalle ilman kaatoa. Näin vaadittujen huonekorkeuksien saavuttaminen oli huomattavasti helpompaa.
Vähemmän aikaa, vähemmän materiaalia, enemmän tilaa
Yhden pystykokoojaviemärin käyttö ilman ylimäräistä tuuletusputkea vähentää materiaalitarvetta, yksinkertaistaa asennusta ja minimoi palosuojaustoimenpiteisiin tarvittavan työn jokaisessa kerroksessa.
Kohteessa oli yhteensä 32 viemäripystylinjaa, ja ratkaisun ansiosta useita komponentteja voitiin jättää pois. Koska jokaista pystykokoojaa kohden tarvittiin vain yksi viemäriputki, vältettiin muun muassa ylimääräiset läpiviennit, kattorakenteiden paikkaustyöt sekä palosuojamansetit.
Optimoidun hydrauliikan ansiosta putkikoko voitiin pienentää DN 100:sta DN 90:een. Lisäksi ylimääräisten tuuletusputkien tarpeettomuus vähensi putkimetrejä ja vapautti lisätilaa asennuskuiluihin. Tämä helpotti ilmanvaihtokanavien ja sähkökaapeleiden sijoittelua.
Kokonaisuudessaan ratkaisulla säästettiin merkittävästi sekä materiaalia että työaikaa, noin 160 työtuntia.

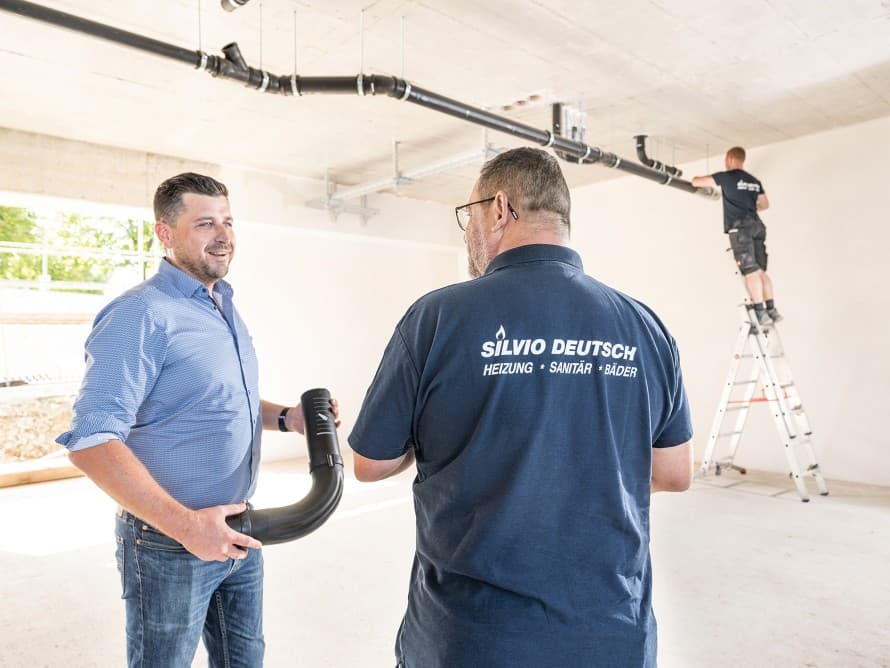

Erinomaista tukea suunnittelusta toteutukseen
Asennusliike Silvio Deutsch GmbH:n projektipäällikkö Marcel Roth tunsi Geberit SuperTube -teknologian ja sen toimintaperiaatteen jo entuudestaan Geberitin Nah-Dran-tapahtuman sekä asiakaslehden kautta.
Jo varhaisessa vaiheessa kävi ilmi, että järjestelmä vastasi erinomaisesti Europakarree-hankkeen vaatimuksiin. Suunnittelija Claudia Sanno, projektipäällikkö Marcel Roth ja Geberitin myyntipäällikkö Fabian Ritter tekivät tiivistä yhteistyötä suunnittelun aikana.
Geberitin myyntipäällikön asiantuntemus vakuutti projektitiimin ja vahvisti luottamusta uuteen järjestelmään.

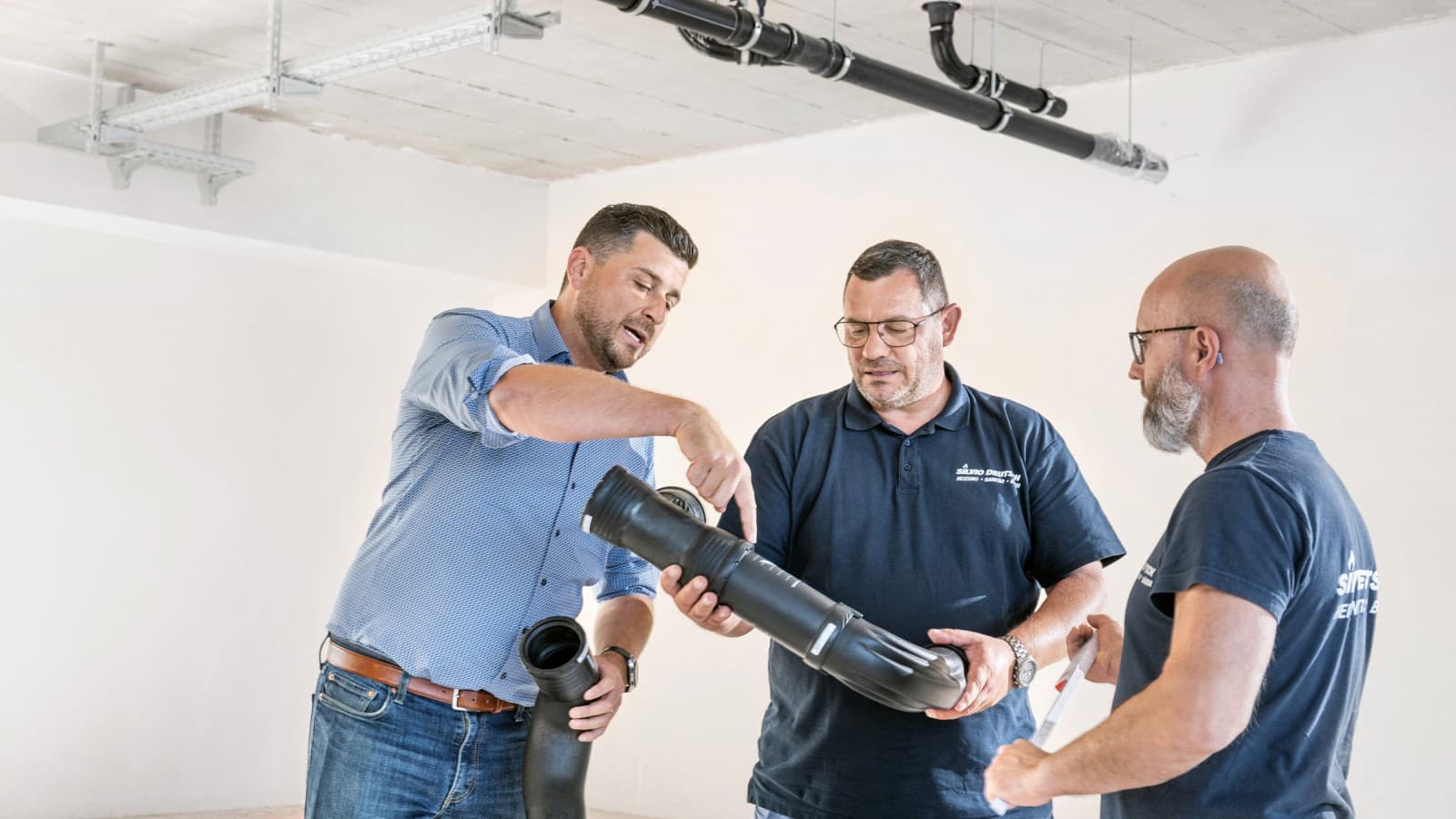

Työmaaperehdytyksen yhteydessä Fabian Ritter esitteli asentajille tarvittavat palosuojaratkaisut ja vastasi asennusta koskeviin kysymyksiin. Asentajat kuvasivat SuperTube-järjestelmän asennuksen yksinkertaiseksi ja tehokkaaksi. He olivat erittäin tyytyväisiä Geberitin tarjoamaan tukeen koko projektin ajan.
Geberit SuperTube myös hankkeen seuraavissa vaiheissa
Nykyisestä rakennusvaiheesta saadut myönteiset kokemukset ovat vahvistaneet luottamusta Geberit SuperTube -teknologiaan. Claudia Sanno ja Marcel Roth aikovat hyödyntää innovatiivista ratkaisua myös Europakarree-hankkeen tulevissa rakennusvaiheissa. Geberit SuperTube on jo valittu seuraavan rakennusvaiheen tarjous- ja toteutussuunnitelmiin.

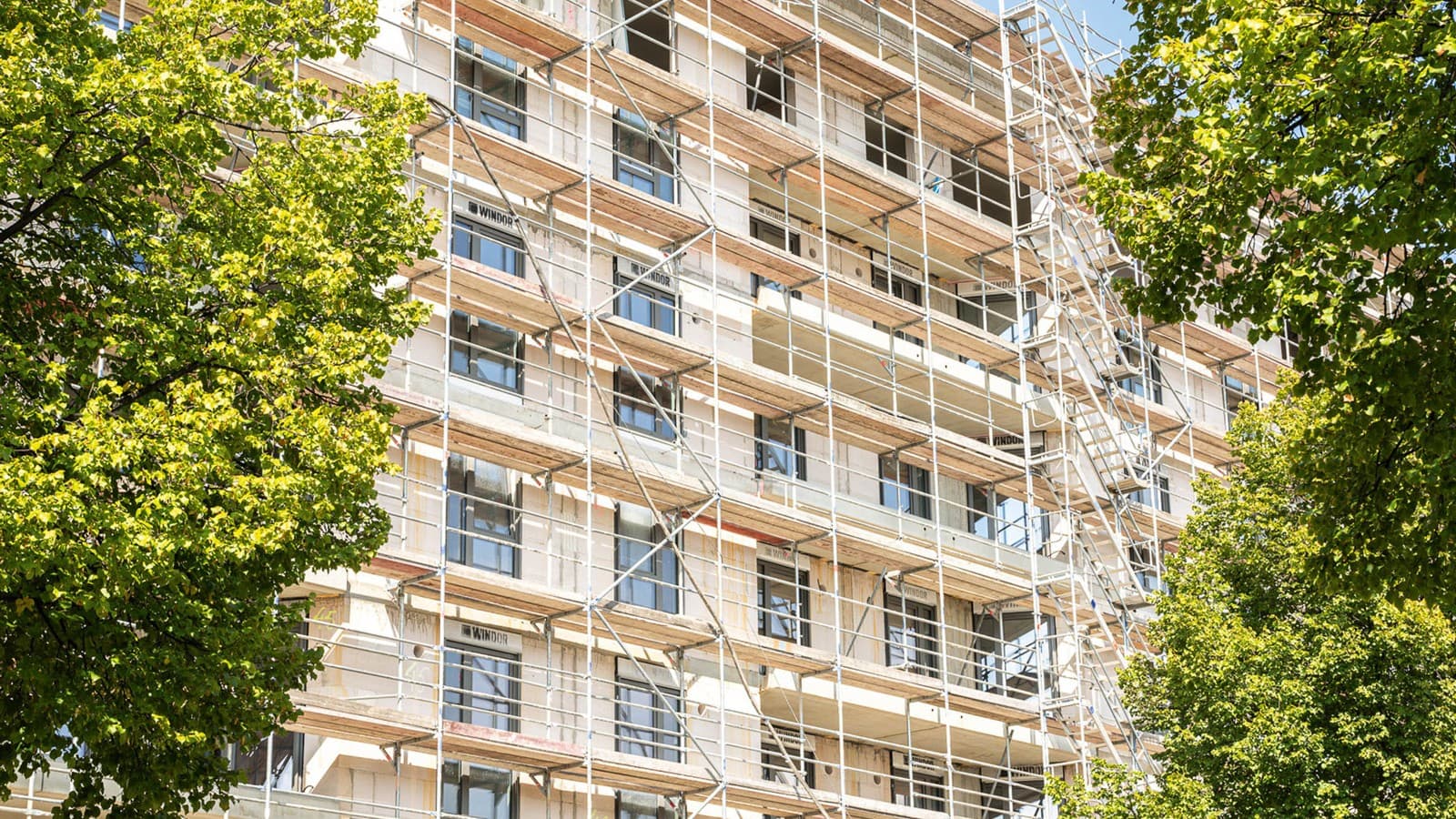

Europakarree Erfurt -hankkeen H-vaiheessa rakennetaan 76 uutta asuntoa.

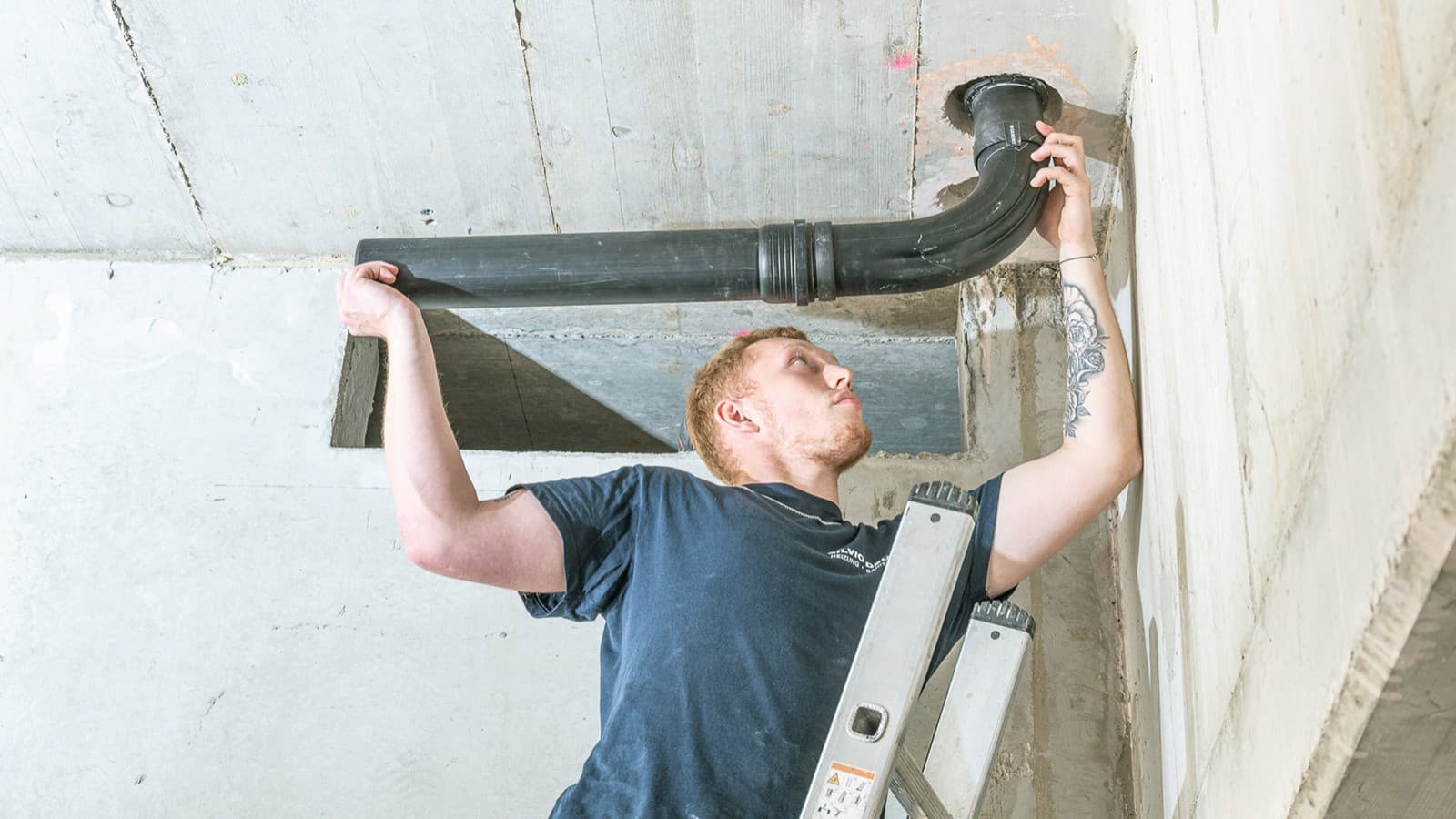

Geberit SuperTube vähentää välipohjaläpivientien määrää puoleen, mikä nopeuttaa timanttiporauksia, palokatkojen toteutusta ja valutyötä.

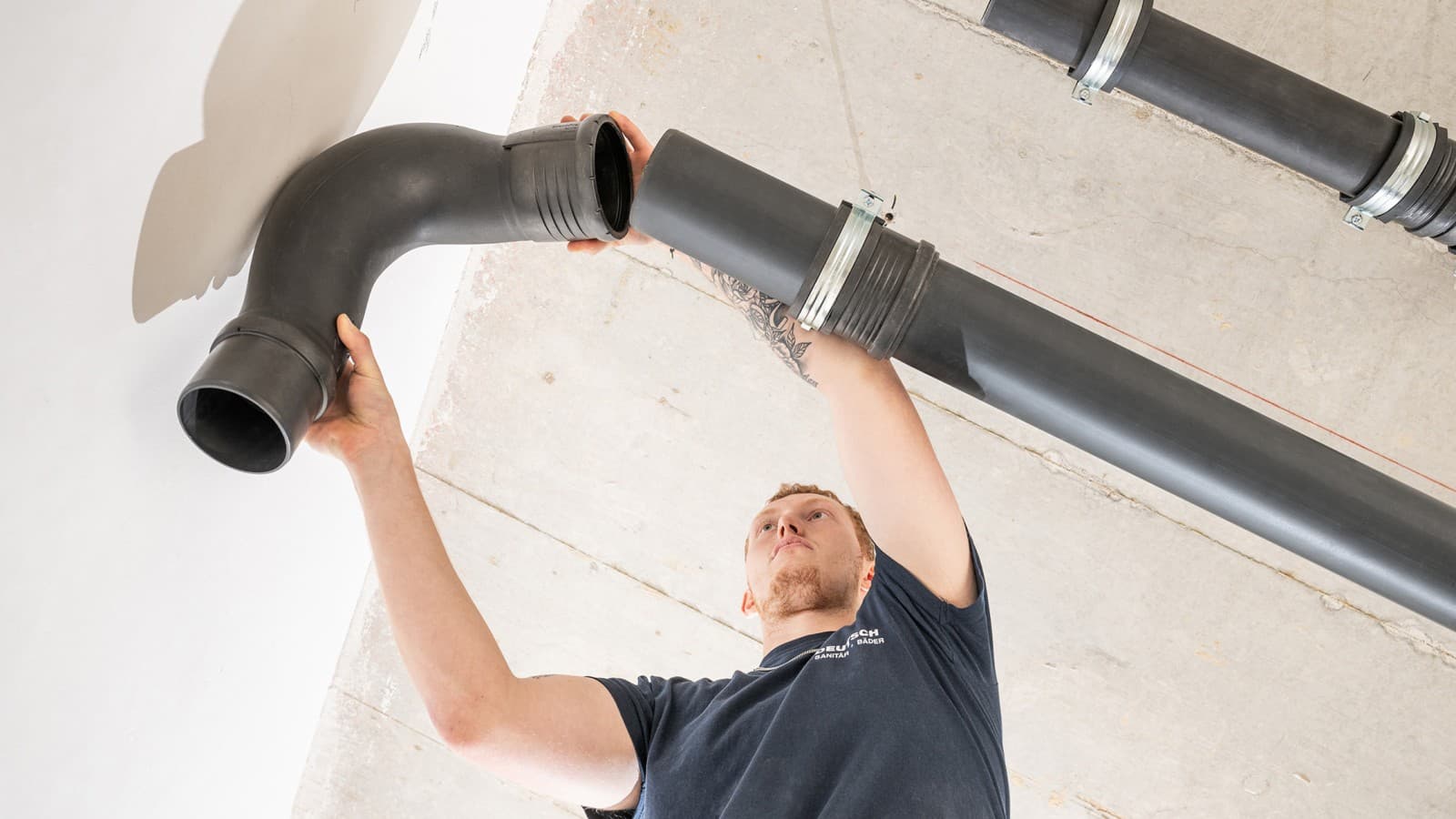

Geberit Silent-Pro SuperTube korvaa perinteiset kulmayhteet hydraulisesti optimoiduilla ja asennusta helpottavilla ratkaisuilla.

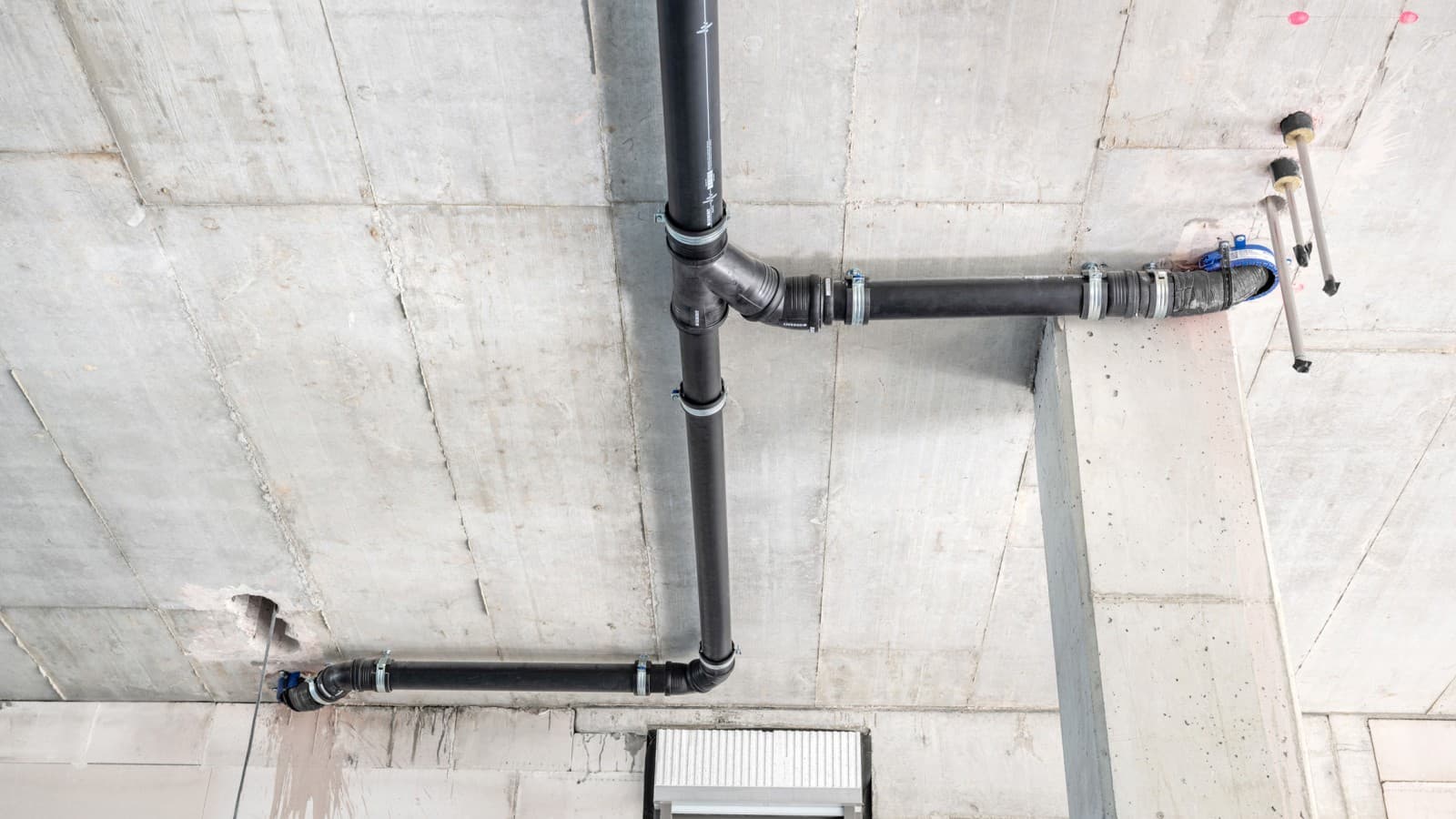

Kun paineentasaushaaroja ei tarvittu, myös asennettavien putkien määrä väheni merkittävästi.
Faktat ja luvut kohteesta
Geberit know-how
Kohteessa käytetyt Geberit-tuotteet
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro on ihanteellinen ratkaisu pystykokoojiin ja lattialiitäntöihin rakennushankkeissa, joissa on korkeat äänieristysvaatimukset.
Geberit SuperTube -tekniikka
Innovatiivinen SuperTube-tekniikka säästää tilaa ja helpottaa suunnittelua verrattuna perinteisiin viemäröintijärjestelmiin sekä luo lisää arvokasta asuin- ja lattiatilaa.
Kohteen tiedot
Kohteen tiedot
LV-urakoitsija: Silvio Deutsch GmbH
Suunnittelu: Textor Planungsgesellschaft mbH
Projektin johto: Essinger Wohnungsbau GmbH
Käyttöaste: Asunnot ovat tällä hetkellä väliaikaisesti sairaalan henkilökunnan käytössä.
